اجزای دستگاه لیزر فلزات

شاسی و بدنه دستگاه برش لیزری

ژنراتور یا مبنع یا سورس لیزری

لنزها

سیستم CNC یا کنترلر

استابلایزر / منبع تغذیه تنظیم شده

هد دستگاه برش لیزری

موتور ها و سروو موتورها

چیلر یا خنک کننده آبی

کمپرسور هوا، مخزن ذخیره گاز

غبارگیر یا سیستم مکنده دود


۱- قاب برش لیزری

این بخش مکانیکی برای تحقق حرکت در محور X، Y، Z، از جمله برش پلت فرم کار است. دستگاه‌های برش لیزر فایبر دارای الزامات بسیار بالایی برای پایداری ماشین ابزار هستند. ماشین ابزار بادقت بالا و پایداری بالا به بهبود دقت برش لیزری کمک می‌کند. در حال حاضر ماشین آلات اصلی موجود در بازار از نوع دروازه ای، نوع کنسولی، نوع تیرچه ای هستند. ماشین ابزارهای مختلف عملکردهای متفاوتی دارند، مانند ماشین ابزارهای نوع پرتو که عمدتاً برای برش مواد توسط تولیدکنندگان بزرگ استفاده می‌شود. همچنین مدل هایی برای زمینه های خاص مانند برش لیزری فایبر سه بعدی وجود دارد که عمدتاً در صنعت خودرو استفاده می‌شود.


۲-سورس لیزر (منبع نور لیزر)

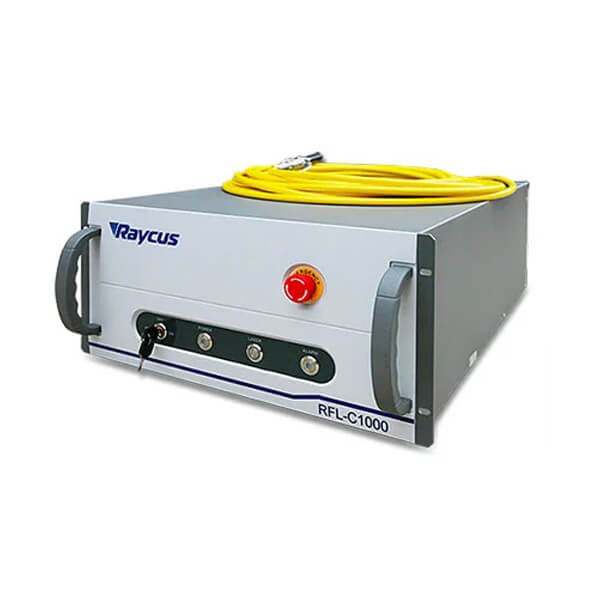

سورس بخشی مهمی از دستگاه لیزر فایبر می باشد که نور لیزر را تولید می‌کند. ژنراتورهای لیزری، مانند موتور خودرو، بیشترین “منبع انرژی” تجهیزات لیزری و گران‌ترین بخش دستگاه‌های برش لیزر فایبر هستند.


در حال حاضر برندهای وارداتی سورس های لیزری فایبر در بازار عبارت‌اند از IPG ، ROFIN، SPI و …. همچنین با توسعه فناوری، برندهای چینی مانند Raycus و Max نیز ظهور کردند و به تدریج با عملکرد مناسب و امکان ارائه خدمات پس از فروش و تعمیر این برند ها در ایران به برندهای محبوب سورس تبدیل شدند. این دستگاه یکی از قطعات مهم دستگاه برش لیزر محسوب می شود .


۳-لنزها

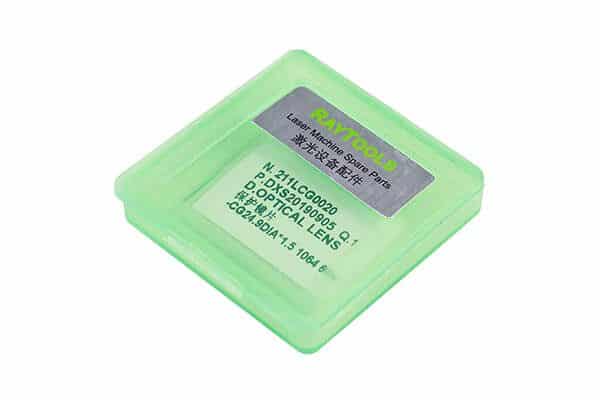

لنزهای لیزر بیشترین استفاده را در تجهیزات برش لیزر فایبر دارند و از جمله قطعات مصرفی دستگاه به شمار میروند که نیاز است با توجه به ساعت کار دستگاه در مدتی معین تعویض گردد تا کیفیت و دقت برش لیزر دچار اخلال نشود.. بسیاری از دستگاه‌های نوری حاوی لنزهای لیزری هستند. لنزهای مختلف عملکردهای متفاوتی دارند، مانند لنزهای تمام رفلکس، لنزهای نیمه معکوس و لنزهای فوکوس. کیفیت لنز مستقیماً بر توان خروجی لیزر تأثیر می‌گذارد و بر عملکرد کل دستگاه نیز تأثیر می‌گذارد. لنز های اصلی و درجه یک با لنز های درجه ۲ موجود در بازار کاملا قابل شناسایی هستند و طول عمر و کیفیت برش لیزری در استفاده از لنز های درجه ۲ کاملا مشهود می باشد.


۴-سیستم کنترل CNC

سیستم کنترل یکی از اجزای دستگاه لیزر و سیستم عامل پیشرو دستگاه لیزر فلزات به شمار می رود. که عمدتاً دستگاه را برای درک حرکت محورهای X، Y و Z کنترل و همچنین توان خروجی لیزر را کنترل می‌کند. کیفیت آن، ثبات عملکرد دستگاه برش لیزر فایبر را تعیین می‌کند. از طریق کنترل دقیق نرم افزار، دقت و اثر برش را می‌توان به طور موثر بهبود بخشید. ما در ساخت دستگاه برش لیزر خود از سیستم کنترل برند سیپکات بهره گرفتیم که بسیار کنترلر محبوبیست و کاربری آسانی برای اپراتور های دستگاه را به همراه دارد.


۵- استابلایزر / منبع تغذیه تنظیم شده

اتصال بین سورس لیزری، برش لیزری و سیستم منبع تغذیه، عمدتاً برای جلوگیری از تداخل شبکه برق خارجی است.


۶-هد دستگاه برش لیزری

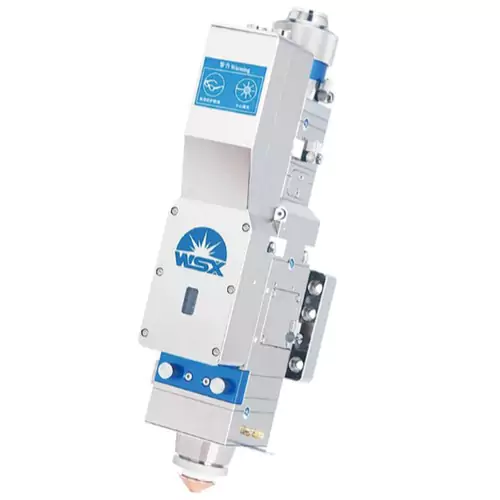

هد برش، خارج کننده نور لیزر دستگاه برش لیزری است که از یک نازل، یک لنز فوکوس و کولیماتور و یک سیستم ردیابی فوکوس تشکیل شده است. در طول مدت برشکاری ارتفاع سر برش لیزری تنظیم و کنترل می شود چون ممکن است سطح ورقی که در حال برشکاری می باشد یکدست و یک ارتفاع نباشد. مگا ماشین در ساخت دستگاه های برش لیزر خود از آخرین مدل های برند ریتولز (برند محبوب تحت لیسانس سوئیس ) با تکنولوژی بروز اتوفکوس که قابلیت تنظیم اتوماتیک فکوس را دارد استفاده میکند. از دیگر برندهای مطرح هد میتوان به پرسیتک precitec آلمان ، wsx  چین هم اشاره کرد.


۷-موتور

موتور از مهمترین قطعات دستگاه برش لیزر است، که جزء اصلی سیستم حرکت محسوب می شود . عملکرد موتور مستقیماً بر پردازش و راندمان تولید محصول تأثیر می‌گذارد. در حال حاضر، موتورهای متداول شامل موتور پله‌ای و موتور سروو هستند . توان موتور اثر مستقیمی روی سرعت دستگاه دارد.

موتور پله‌ای

سرعت بالایی دارد و برای عملیات حکاکی و برش مناسب است. قیمت آن کمتر است. موتورهای پله ای دارای برندهای مختلف و کارایی متفاوتی هستند.

سروو موتور

دارای سرعت حرکت سریع، حرکت صاف، عملکرد پایدار/ برشکاری لبه صاف و سرعت برش سریع/ قیمت بالا، مناسب برای صنایع و محصولات با ظرفیت تولید بالا است.

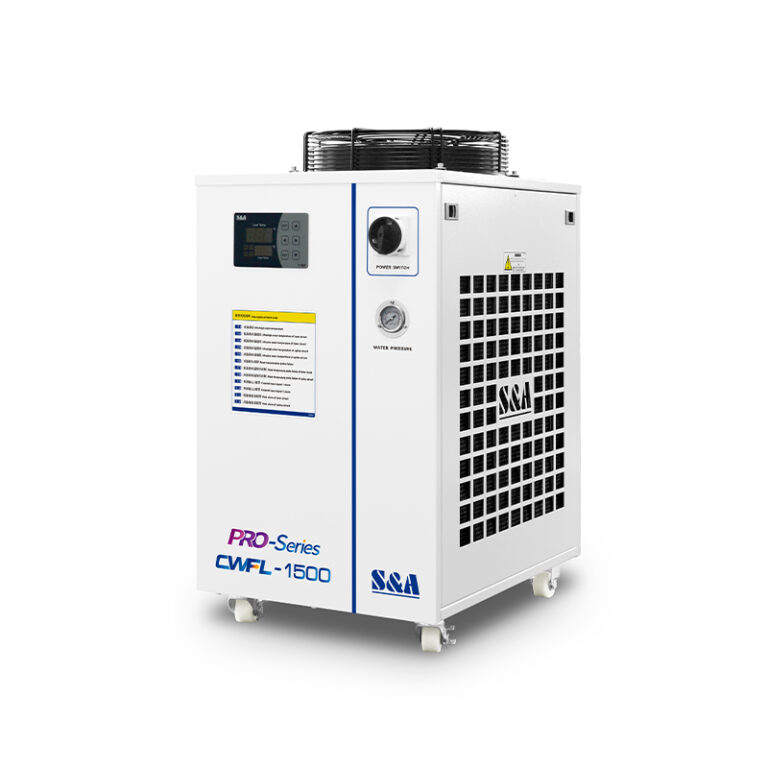

۸-چیلر با خنک‌کننده آبی


این قطعه برای خنک کردن مبدل لیزر استفاده می‌شود. مبدل لیزر دستگاهی است که انرژی الکتریکی را به انرژی نور تبدیل می‌کند، مانند لیزر CO2 با نرخ تبدیل ۲۰ درصد و انرژی باقی‌مانده به گرما تبدیل می‌شود. آب خنک‌کننده، گرمای اضافی را می‌گیرد تا مبدل لیزر به ‌درستی کار کند. چیلر همچنین بازتابنده مسیر نوری خارجی و آینه فوکوس را خنک می‌کند تا کیفیت انتقال پرتو پایدار را تضمین کند و به طور موثر از داغ شدن بیش از حد لنز و ایجاد تغییر شکل یا ترک جلوگیری کند و از مهمترین قطعات دستگاه لیزر فلزات به حساب می آید.

۹-کمپرسور هوا، مخزن ذخیره گاز

۱۰-سیستم مکنده (غبارگیر)
